Mâm cặp thủy lực 3 chẫu lổ thông suốt N
| Đặc điểm | Thông số |
| Mã sản phẩm | N-205A4 |
| Nhà sản xuất | Vertex |
| Xuất xứ | Đài Loan |
Mâm cặp thủy lực 3 chẫu lổ thông suốt N dùng kẹp chặt chi tiết và truyền chuyển động quay cho chi tiết trên máy tiện CNC.
Mâm cặp thủy lực 3 chẫu lổ thông suốt N
● Mâm cặp thủy lực 3 chấu series: N-205A4; N-206A5; N-208A5; N-208A6; N-210A6; N-210A8; N-212A8; N-215A8; N-215A11.
● Mâm cặp thủy lực 3 chấu có lổ khoan lớn nhất trong loại mâm cặp thủy lực. Lổ khoan chiếm 20%.
● Mâm cặp thủy lực 3 chấu có tốc độ lớn hơn 20%, lực kẹp cao hơn và có lổ khoan lớn hơn so với mâm cặp thông thường.
● Mâm cặp N-200A được lắp ráp với bộ chuyển đổi cho trục chính loại A ASA B5.9.
● Mâm cặp thủy lực 3 chấu lổ thông suốt được sản xuất từ thép hợp kim cứng nên độ chính xác cao, bền thích hợp với gia công tốc độ cao và sản xuất liên tục.
Đặc tính kỹ thuật
● Mâm cặp thủy lực ưu điểm hơn mâm cặp thường là gá kẹp nhanh, không mất sức và có thể gá kẹp tự động. Được sử dụng trên máy tiện CNC.
● Kết cấu truyền lực hình nêm cho lực kẹp mâm cặp thủy lực rất chắc chắn.
● Mâm cặp thủy lực VERTEX có lỗ thông rộng hơn 20%.
● Tốc độ quay và lực kẹp của mâm cặp thủy lực cũng lớn hơn mâm cặp thường khoảng 20%.
● Mâm cặp thủy lực N-200A lắp với đầu nối trục chính kiểu ASA B5.9.
● Mâm cặp được chế tạo từ thép hợp kim. Bề mặt mâm cặp được tôi cứng và mài bóng. Cho độ chính xác cao và khả năng làm việc lâu dài.
● Lắp với kiểu xi-lanh thủy lực: M1036; M1246; M1552; M1875; M2091; M2511.

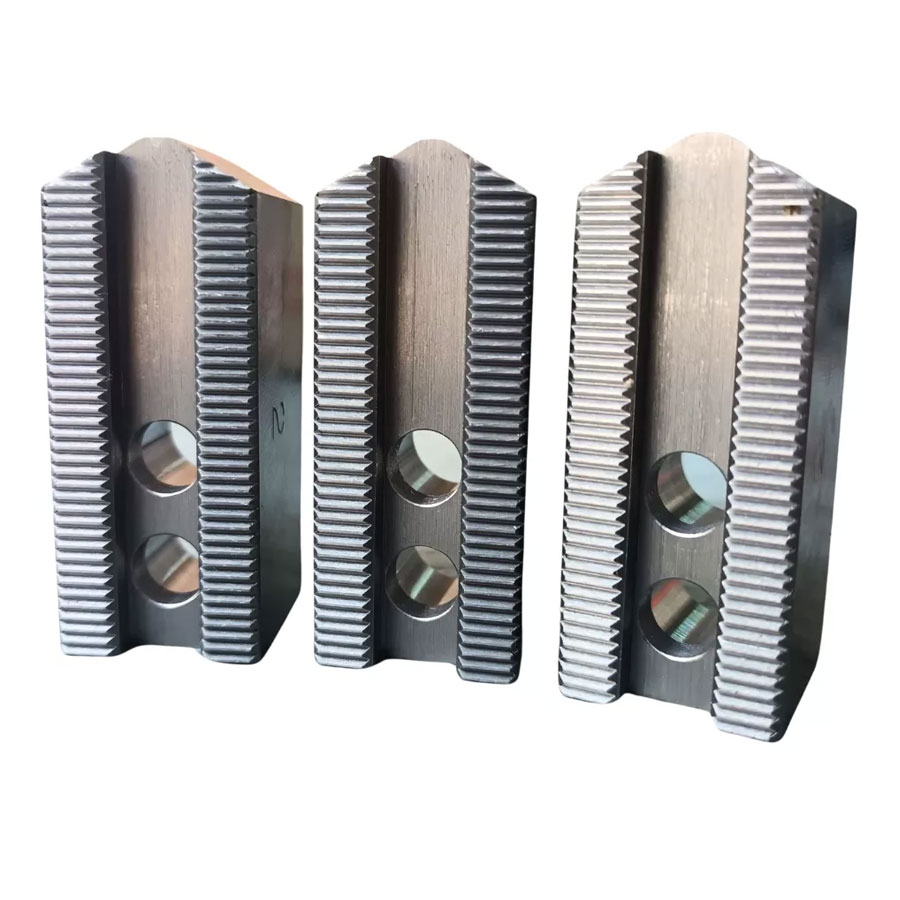

● Chấu cặp thay thế: chấu mềm cho mâm cặp thủy VHC và chấu cứng cho mâm cặp thủy HJ.
| Kích thước \ Mã SP | N-205A4 | N-206A5 | N-208A5 | N-208A6 | N-210A6 | N-210A8 | N-212A8 | N-215A8 | N-215A11 |
|---|---|---|---|---|---|---|---|---|---|
| A | 135 | 169 | 210 | 210 | 254 | 254 | 304 | 381 | 381 |
| B | 71 | 91 | 109 | 103 | 120 | 113 | 122 | 160 | 149 |
| G | 96 | 116 | 133.35 | 150 | 171.45 | 190 | 190 | 235 | 260 |
| D | 14 | 20 | 25 | 25 | 30 | 30 | 30 | 43 | 43 |
| E | 15 | 15 | 23 | 17 | 25 | 18 | 18 | 33 | 22 |
| F | 65.513 | 82.563 | 82.563 | 106.375 | 106.375 | 139.719 | 139.719 | 139.719 | 196.869 |
| C | 110 | 140 | 170 | 170 | 220 | 220 | 220 | 300 | 300 |
| H | 82.55 | 104.78 | 104.78 | 133.35 | 133.35 | 171.45 | 171.45 | 171.45 | 235 |
| J | 15.5 | 16 | 13 | 18 | 18 | 24 | 25 | 24 | 28 |
| K | 3xM10 | 6xM10 | 6xM12 | 6xM12 | 6xM16 | 6xM16 | 6xM16 | 6xM20 | 6xM20 |
| L | 33 | 45 | 52 | 52 | 75 | 75 | 91 | 117.5 | 117.5 |
| M | 4 | 5 | 5 | 5 | 5 | 5 | 6 | 6 | 6 |
| Đường kính lỗ thông suốt (mm) | Ø33 | Ø45 | Ø52 | Ø52 | Ø75 | Ø75 | Ø91 | Ø117.5 | Ø117.5 |
| Lực kẹp tối đa (kgf) | 3600 | 5700 | 8800 | 8800 | 11000 | 11000 | 14300 | 18355 | 18355 |
| Tốc độ tối đa (r.p.m.) | 7000 | 6000 | 4900 | 4900 | 4200 | 4200 | 3300 | 2500 | 2500 |
| Trọng lượng (kgs) | 6.9 | 14.2 | 25.8 | 24.05 | 40.9 | 37.4 | 63.2 | 134 | 127 |
